超微电阻电流表
- 作者：
- 安徽新天源建设咨询有限公司
- 最后修订：
- 2020-08-26 09:34:08
摘要：
鉴于目前进行电阻测量难以精确，容易对原电路产生较大影响，我设计了一款超微电阻电流表，其只可用于恒定电流的测量，自身的电阻甚至比导线的电阻还要低。原理如下：
待测电流I通过霍尔元件 由霍尔效应产生霍尔电压 通过探测电场，可以计算出霍尔电压，进而计算出通过霍尔元件的电流。
整个过程对原电路几乎完全无能量损耗，也不会造成丝毫影响。

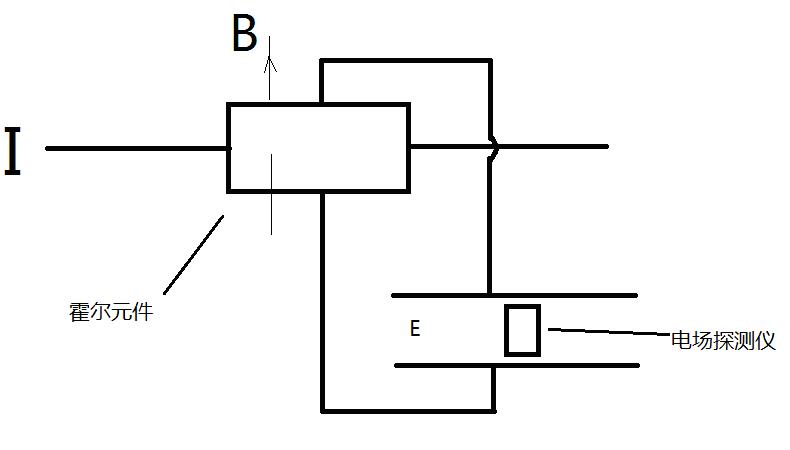

结构如下图：
这个方法只能测量恒定电流，接入电路后，待电场探测仪读数稳定后就可以计算，设电场极板距离为D，探测仪读数为E,则计算霍尔电压U可有公式：
U=E·D ①
设霍尔元件磁通量为B，有公式U=KIB/d 式中K为霍尔系数，可由实验测得，d为霍尔元件磁通面的高，则：
I=Ud/KB ②
综合公式 ① 和 ②，可得：
I=EDd/KB
而一台电流计的Dd/KB为定值，故可根据测得的E的大小直接得到待测电流 I 。
