平行定焦太阳能聚光集热发电系统

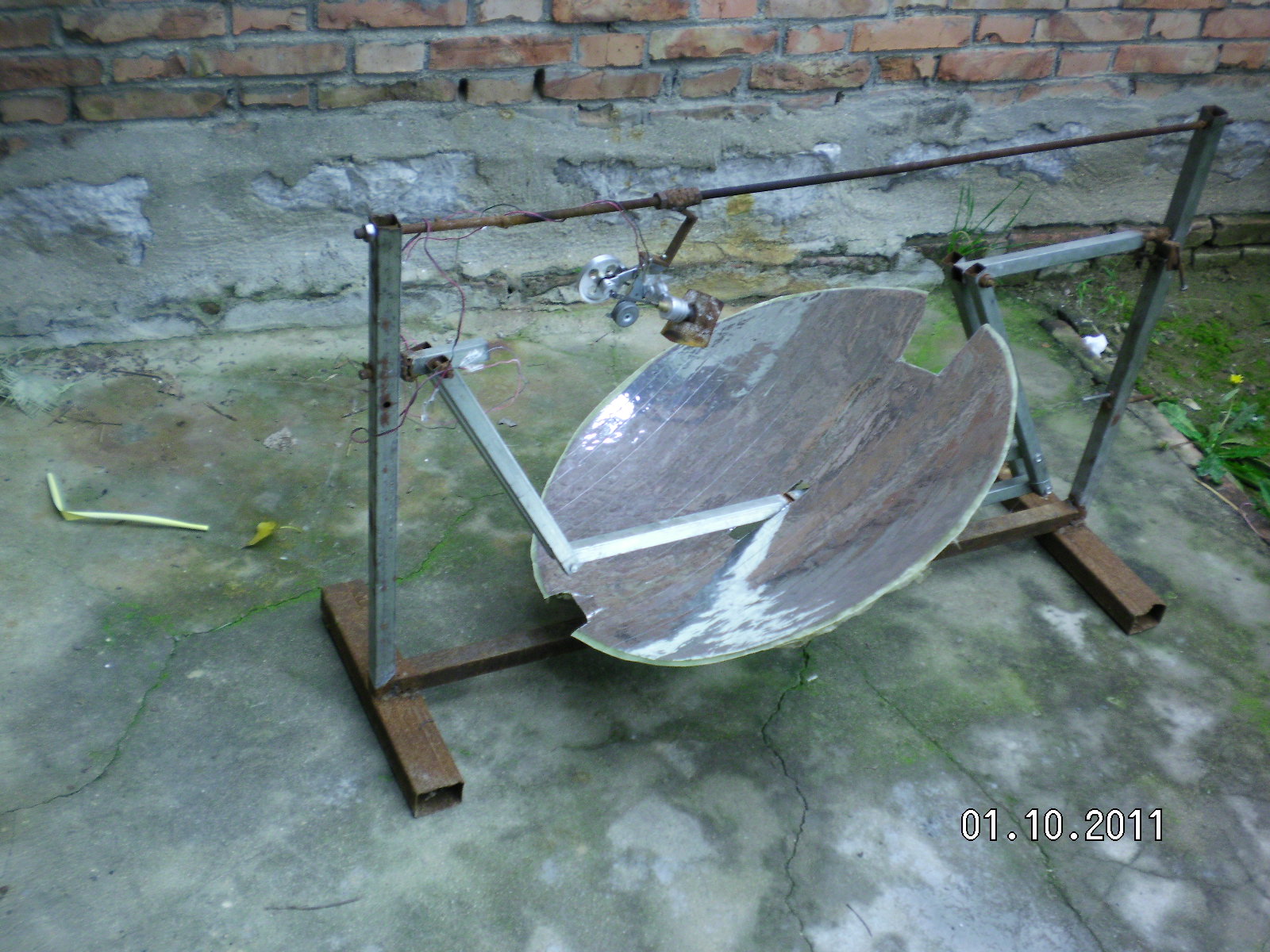

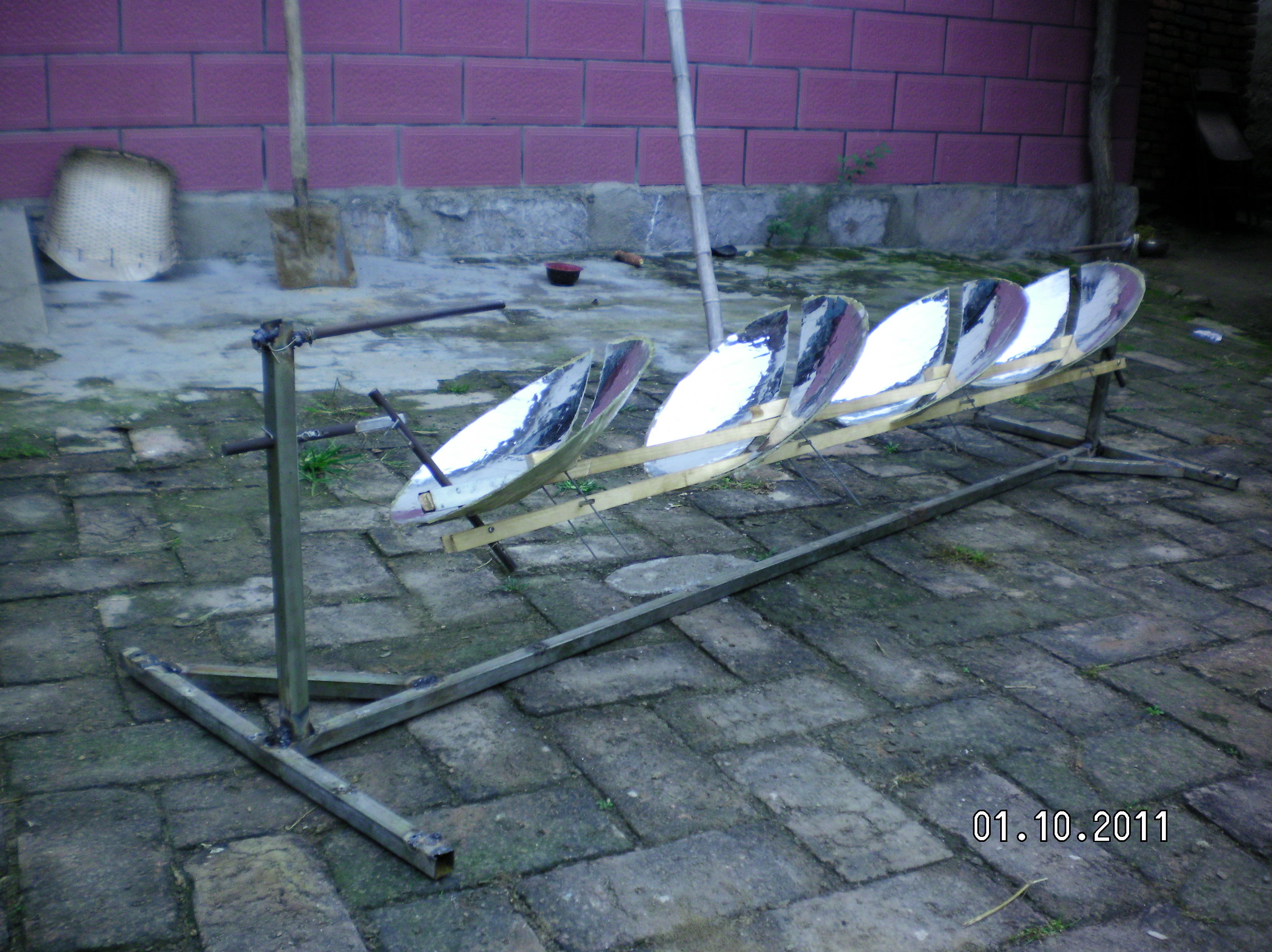

随着全球环境恶化和日益严峻的能源形势世界各国对太阳能热发电越来越重视。现在最常用的太阳能热发电系统主要有槽式、蝶式和塔式，槽式和蝶式的光热部件必须随聚光镜做相应的运动，槽式各个光热部件复杂昂贵，蝶式光热部分只能单独使用塔式的受热部分出现故障很难维修这三种系统都有自己的缺点。基于此我设计了平行定焦太阳能聚光集热发电系统：主要有一对支柱.一对转轴.一对动臂.旋转抛物面聚光镜.一根托杆.一根平行杆.平行连杆组成将两支柱固定在一条直线上，两转轴安装在两支柱上两转轴可以左右转动，两动臂安装在两转轴上使可以随转轴左右前后摆动。托杆安装在两动臂上，平行杆与托杆平行安装在两动臂上，这样动臂.托杆.平行杆构成一个平行凹框。在旋转抛物面镜原点安一横轴并切去部分旋转抛物面镜，在横轴两端垂直安装两根平行连杆，把旋转抛物面镜的横轴安装在托杆上。在平行杆上安装连杆轴把平行连杆与连杆轴连接在一起。所述旋转抛物面镜的焦距等于托杆与转轴之间动臂的长度。将动臂对准太阳阳光就会聚焦到固定点上在这些位置安装光热部件就会得到热能用于热发电。这种结构是双轴定焦所以效率很高，抗风性好。这种结构可以做成很小装在高在15-20cm的透明罩内安装在楼顶或楼房南墙上，为人们提供开水或蒸汽。请看模型照片：
